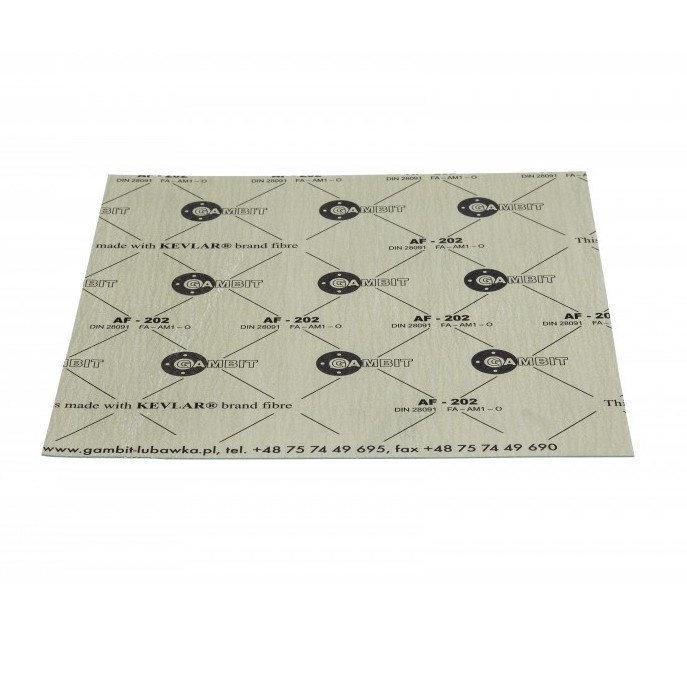

Dichtplatte GAMBIT AF-202 | Aramid-Dichtplatte mit Graphit für niedrige Temperaturen
Beliebte Dichtungsplatte GAMBIT AF-202 auf Basis von Aramidfasern KEVLAR®, Graphit, Mineralfasern und Kautschuk-NBR-Bindemittel. Bestimmt für niedrige Temperaturen und Drücke – speziell empfohlen für Heizölinstallationen. Verfügbare Maße und Stärken wählen Sie in den Produkteigenschaften.
- ✔ Max. Druck: 4 MPa
- ✔ Dauerbetriebstemperatur: 180 °C (mit Dampf: 150 °C)
- ✔ Max. Kurzzeittemperatur: 200 °C
- ✔ Kennzeichnung nach DIN 28091-2: FA-AM1-O
14 Tage Rückgaberecht – Geld-zurück-Garantie
Fragen? Schreiben Sie uns, wir helfen gerne weiter.
Sichere, verschlüsselte Zahlung – 100 % Datenschutz
SKU: GAF202
Details
Dichtplatte GAMBIT AF-202 | Aramid-Dichtplatte mit Graphit für niedrige Temperaturen — Produktinformationen
Dichtungsscheibe GAMBIT AF-202 – Aramid-Dichtungsscheibe mit Graphit für niedrige Temperaturen und Drücke
Die Dichtungsscheibe GAMBIT AF-202 ist ein bewährtes und beliebtes Dichtungsmaterial für Anwendungen mit niedrigen Temperaturen und Drücken. Sie besteht aus Aramidfasern KEVLAR®, Graphit, mineralischen Fasern und Füllstoffen, verbunden mit einem Bindemittel auf NBR-Kautschukbasis. Die Anwesenheit von Graphit verbessert die Schmierfähigkeit der Scheibe, reduziert die Reibung bei der Montage und erhöht die Beständigkeit gegen Temperaturschwankungen. AF-202 wird speziell für Heizölinstallationen empfohlen, wo es eine zuverlässige und wirtschaftliche Lösung darstellt.
Warum Graphit?
Graphit ist ein natürliches Mineral mit außergewöhnlichen Eigenschaften – es ist chemisch inert, temperaturbeständig und besitzt natürliche Schmierfähigkeiten. In Dichtungsscheiben erfüllt Graphit mehrere Funktionen: Es verbessert die Dichtigkeit in den Mikrozwischenräumen der Flanschflächen, erleichtert die Demontage der Dichtung (klebt nicht am Flansch) und erhöht die Beständigkeit gegen Temperaturzyklen. AF-202 mit Graphit ist daher ideal für Anwendungen, bei denen wiederholte Montage und Demontage stattfinden.
Für wen ist AF-202 ideal?
AF-202 ist die Einstiegsauswahl aus der GAMBIT AF-Serie – optimal für übliche industrielle und Installationsanwendungen mit niedrigen Anforderungen an Druck und Temperatur. Wenn Ihre Anwendung 4 MPa und 180 °C nicht überschreitet, bietet AF-202 ein hervorragendes Preis-Leistungs-Verhältnis. Für höhere Drücke und Temperaturen empfehlen wir AF-OIL oder AF-1000.
Vergleich der GAMBIT AF-Serie
| Parameter | AF-202 | AF-200 | AF-OIL | AF-1000 |
|---|---|---|---|---|
| Max. Druck | 4 MPa | 6 MPa | 10 MPa | 12 MPa |
| Dauerbetrieb | 180 °C | 220 °C | 300 °C | 350 °C |
| Max. kurzfristige Temperatur | 200 °C | 300 °C | 350 °C | 420 °C |
| Graphit | ✔ Ja | — | — | — |
| Stahlnetz | — | — | — | ✔ Ja |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | FA-AM1-O | FA-AM1-ST |
Empfohlene Verwendung
- Heizölinstallationen – primäre Empfehlung
- Niederdruck- und Niedertemperatur-Flanschverbindungen
- Wasser und Wasserdampf (bis zu 150 °C Dauerbetrieb)
- Wohn- und Industrieheizsysteme
- Leichte industrielle Anwendungen
- Wiederholte Montage und Demontage – Graphit erleichtert die Demontage
Medien – Beständigkeit
| Medium | Beständigkeit |
|---|---|
| Heizöl | ✔ Speziell empfohlen |
| Wasser und Wasserdampf | ✔ Beständig (Dampf bis 150 °C Dauerbetrieb) |
| Öle und Schmierstoffe | ✔ Beständig |
| Kraftstoffe | ✔ Beständig |
Technische Parameter
| Parameter | Wert |
|---|---|
| Bezeichnung nach DIN 28091-2 | FA-AM1-O |
| Faserwerkstoff | Aramidfasern KEVLAR® + Graphit + mineralische Fasern |
| Bindemittel | NBR-Kautschuk |
| Maximaldruck | 4 MPa |
| Max. kurzfristige Temperatur | 200 °C |
| Dauerbetriebstemperatur | 180 °C |
| Dauerbetriebstemperatur mit Dampf | 150 °C |
| Maße | Siehe Produkteigenschaften |
| Dicke | Siehe Produkteigenschaften |
Vorteile der Dichtungsscheibe GAMBIT AF-202
- Graphit – bessere Dichtheit, einfachere Demontage, Beständigkeit gegen Temperaturzyklen
- Aramidfasern KEVLAR® – mechanische Festigkeit und Beständigkeit gegen Kriechen
- Ideal für Heizöl – speziell für diese Installationen optimiert
- Wirtschaftliche Wahl für Niederdruck- und Niedertemperaturanwendungen
- Beliebt und bewährt – Standardlösung für übliche industrielle Anwendungen
- Einfache Verarbeitung – Schneiden, Stanzen, CNC-Fräsen
Verarbeitung und Montage
Die Scheibe lässt sich mit gebräuchlichen Werkzeugen leicht bearbeiten – Schere, Messer, Stanze oder CNC-Fräse. Für ein optimales Ergebnis:
- Die Flanschflächen müssen sauber, trocken und frei von Verschmutzungen sein
- Die Dichtung zentriert in Bezug auf die Flanschbohrungen anbringen
- Schrauben kreuzweise gleichmäßig in mehreren Schritten festziehen
- Graphit erleichtert die Demontage – die Dichtung klebt bei korrekter Montage nicht am Flansch fest
Häufige Fragen
Warum wird AF-202 speziell für Heizöl empfohlen? Die Kombination aus KEVLAR®-Fasern, Graphit und NBR-Bindemittel bietet optimale Beständigkeit gegen Heizöl bei üblichen Betriebsdrücken und -temperaturen von Heizsystemen. Graphit verbessert zusätzlich die Dichtheit der Mikrozonen.
Wann sollte man AF-202 anstelle von AF-200 wählen? Wenn Ihre Anwendung 4 MPa und 180 °C nicht überschreitet und Sie die Anwesenheit von Graphit schätzen (einfachere Demontage, Heizöl), ist AF-202 die richtige Wahl. Für höhere Drücke und Temperaturen wählen Sie AF-200 oder AF-OIL.
Wie schneidet man die Dichtung maßgerecht zu? Die Scheibe kann mit üblichen Werkzeugen geschnitten werden. Für komplizierte Formen empfiehlt sich ein Wasserstrahl (waterjet).
Bestellen Sie noch heute
Wählen Sie Größe und Dicke in den Attributen und legen Sie es in den Warenkorb.
