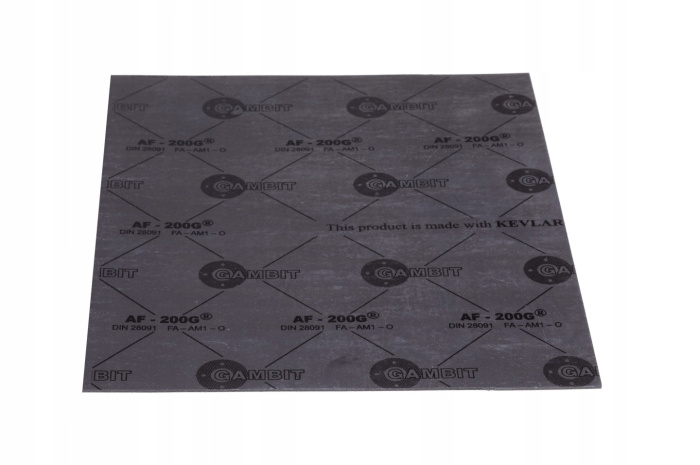

Dichtungsscheibe GAMBIT AF-200G | Aramid Universal Hochleistungs-Dichtungsscheibe
Universelle Hochleistungs-Dichtungsplatte GAMBIT AF-200G auf Basis von Aramidfasern KEVLAR®, Mineralfasern und NBR-Kautschukbindemittel. Verbesserte Version AF-200 mit deutlich höheren Druck- und Temperaturwerten — geeignet für alle Industriebranchen. Verfügbare Größen und Stärken wählen Sie in den Produkteigenschaften aus.
- ✔ Max. Druck: 8 MPa
- ✔ Betriebstemperatur: 320 °C (mit Dampf: 250 °C)
- ✔ Max. Kurzzeit-Temperatur: 380 °C
- ✔ Kennzeichnung nach DIN 28091-2: FA-AM1-O
14 Tage Rückgaberecht – Geld-zurück-Garantie
Fragen? Schreiben Sie uns, wir helfen gerne weiter.
Sichere, verschlüsselte Zahlung – 100 % Datenschutz
SKU: GAF200G
Details
Dichtungsscheibe GAMBIT AF-200G | Aramid Universal Hochleistungs-Dichtungsscheibe — Produktinformationen
Dichtungsplatte GAMBIT AF-200G – universelle Hochleistungs-Aramid-Dichtungsplatte
Die Dichtungsplatte GAMBIT AF-200G ist eine verbesserte Version der bewährten Platte AF-200 mit deutlich höheren Betriebsparametern. Sie besteht aus Aramidfasern KEVLAR®, mineralischen Fasern und Füllstoffen, gebunden durch ein NBR-basiertes Gummi-Bindemittel. Sie behält dieselbe breite Universaltauglichkeit wie die AF-200 – Beständigkeit gegen Wasser, Gas, Öl, Kraftstoffe, Alkohol und Basischemikalien – jedoch mit deutlich höherer Druck- (8 MPa) und Temperaturtoleranz (320 °C Dauerbetrieb).
AF-200 vs. AF-200G – was ist der Unterschied?
Der Buchstabe G in der Bezeichnung AF-200G kennzeichnet die verbesserte (Grade) Version der Basisplatte AF-200. Beide Platten sind universell, haben dieselbe DIN-Bezeichnung und sind für dieselben Medien geeignet. Der Unterschied liegt ausschließlich in den Leistungsparametern:
| Parameter | AF-200 | AF-200G | Unterschied |
|---|---|---|---|
| Max. Druck | 6 MPa | 8 MPa | +33 % |
| Dauerbetrieb | 220 °C | 320 °C | +100 °C |
| Max. Kurzzeit-Temperatur | 300 °C | 380 °C | +80 °C |
| Dauerbetrieb mit Dampf | 180 °C | 250 °C | +70 °C |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | — |
| Medien | Universal | Universal | — |
Wann sollte man AF-200G statt AF-200 wählen? Wenn Ihre Anwendung über 6 MPa oder 220 °C hinausgeht, ist AF-200G ein direkter Ersatz mit derselben Universalität. Wenn Ihre Bedingungen die Parameter von AF-200 nicht überschreiten, ist die Basisversion wirtschaftlich die günstigere Wahl.
Vergleich der gesamten GAMBIT AF-Serie
| Parameter | AF-202 | AF-200 | AF-200G | AF-OIL | AF-1000 |
|---|---|---|---|---|---|
| Max. Druck | 4 MPa | 6 MPa | 8 MPa | 10 MPa | 12 MPa |
| Dauerbetrieb | 180 °C | 220 °C | 320 °C | 300 °C | 350 °C |
| Max. Kurzzeit-Temperatur | 200 °C | 300 °C | 380 °C | 350 °C | 420 °C |
| Graphit | ✔ | — | — | — | — |
| Stahlgewebe | — | — | — | — | ✔ |
Empfohlene Verwendung
- Alle Industriezweige mit höheren Anforderungen an Druck und Temperatur
- Flanschverbindungen mit Druck von 6–8 MPa
- Wasser und Wasserdampf (bis 250 °C Dauerbetrieb)
- Gas (Erdgas, technisches Gas)
- Öle und Schmierstoffe
- Kraftstoffe – Benzin, Diesel
- Alkohol und Basischemikalien
- Energieerzeugung – Hochdruckdampf
- Petrochemische und chemische Industrie
Medien – Beständigkeit
| Medium | Beständigkeit |
|---|---|
| Wasser und Wasserdampf | ✔ Beständig (Dampf bis 250 °C Dauerbetrieb) |
| Gas (Erdgas, technisches Gas) | ✔ Beständig |
| Öle und Schmierstoffe | ✔ Beständig |
| Kraftstoffe (Benzin, Diesel) | ✔ Beständig |
| Alkohol | ✔ Beständig |
| Basischemikalien | ✔ Beständig |
Technische Daten
| Parameter | Wert |
|---|---|
| Bezeichnung nach DIN 28091-2 | FA-AM1-O |
| Faser-Material | Aramidfasern KEVLAR® + mineralische Fasern |
| Bindemittel | NBR-Gummi |
| Maximaler Druck | 8 MPa |
| Max. Kurzzeit-Temperatur | 380 °C |
| Dauerbetriebstemperatur | 320 °C |
| Dauerbetriebstemperatur mit Dampf | 250 °C |
| Abmessungen | Siehe Produkteigenschaften |
| Dicke | Siehe Produkteigenschaften |
Vorteile der Dichtungsplatte GAMBIT AF-200G
- Universal – gleicher Anwendungsbereich wie AF-200, deutlich höhere Parameter
- Hohe Betriebstemperatur – 320 °C Dauerbetrieb, 380 °C kurzfristig
- Höherer Maximaldruck – 8 MPa gegenüber 6 MPa der Basis AF-200
- Aramidfasern KEVLAR® – Beständigkeit gegen Kriechen und mechanische Festigkeit
- Bindemittel NBR – Beständigkeit gegen Öle, Kraftstoffe und Kohlenwasserstoffe
- Leichte Bearbeitung – Schneiden, Ausstanzen, CNC-Fräsen
- Direkter Ersatz für AF-200 bei anspruchsvolleren Bedingungen
Verarbeitung und Montage
Die Platte lässt sich einfach mit üblichen Werkzeugen bearbeiten – Schere, Messer, Ausstanzer oder CNC-Fräse. Für optimale Ergebnisse:
- Flanschflächen müssen sauber, trocken und frei von Verunreinigungen sein
- Die Dichtung zentriert um die Flanschbohrungen platzieren
- Schrauben kreuzweise gleichmäßig in mehreren Schritten anziehen
- Empfohlenes Anziehmoment in der technischen Dokumentation des Flansches nachschlagen
Häufig gestellte Fragen
Wodurch unterscheidet sich AF-200G von AF-200? AF-200G ist eine leistungsstärkere Version – höherer Druck (8 MPa vs. 6 MPa) und deutlich höhere Temperatur (320 °C vs. 220 °C Dauerbetrieb). Beide sind universell und für dieselben Medien geeignet. Wenn Ihre Bedingungen die Grenzen von AF-200 überschreiten, ist AF-200G der direkte Ersatz.
Wann sollte man AF-200G statt AF-OIL wählen? AF-200G ist geeignet für ein breiteres Medienspektrum einschließlich Alkohol und Basischemikalien. AF-OIL ist speziell für Öle und Kraftstoffe optimiert und bietet einen höheren Maximaldruck (10 MPa). Für reine Öl- und Kraftstoffsysteme empfiehlt sich AF-OIL.
Wie schneidet man die Dichtung maßgenau zu? Die Platte kann mit gewöhnlichen Werkzeugen geschnitten werden. Für komplizierte Formen empfehlen wir Wasserstrahlschneiden (waterjet).
Bestellen Sie noch heute
Wählen Sie Größe und Dicke in den Attributen und legen Sie sie in den Warenkorb.
Mehr Informationen
| SKU | GAF200G |
|---|
