Set zur Schalldämmung von Wänden - akustisches Isolationssystem mit Rahmen

Sets zur Schalldämmung von Wänden sind Produkte für alle, die sich vor Außengeräuschen, lauten Nachbarn schützen oder eine Schalldämmung in ihrem eigenen Haus schaffen möchten. Das Set besteht aus den hochwertigsten Isolations- und Absorptionsmaterialien, die bei korrekter Installation hervorragende Ergebnisse garantieren. Neben dem schalldämmenden Effekt bietet die schallgedämmte Wand auch eine bessere Wärmedämmung.

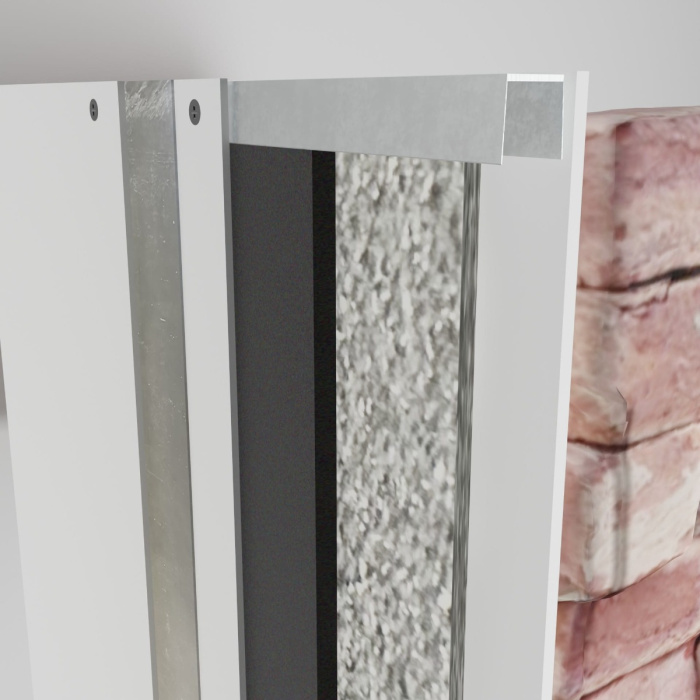

Legende:

1. Gipskartonplatte
2. Fester Gummi PGB02
3. Isolierschaum M19S
4. Absorptionsschaum H140
5. Putz

Woraus bestehen unsere Sets?

Die Sets zur Schalldämmung von Wänden bestehen aus anerkannten und bewährten Produkten:

• Absorptionsschaum H140 - außerordentlich wirksamer Absorptionsschaum, ideal für Wände
• Gummischaum M - Schaum aus Schaumgummi, zuständig für die Eliminierung von mittleren und höheren Frequenzen
• Vollgummi PG - verleiht der Wand Masse und verhindert das Eindringen tieferer Töne

1. BASIC Set - Gesamtdicke des Systems 69,5 mm

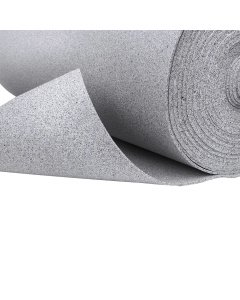

• Schaum mit halbgeschlossenen Zellen H140 20 mm (Dichte 140 kg/m³), 100×100 cm
• Schaum mit geschlossenen Zellen M19S 19 mm (Dichte 60 kg/m³), 100×100 cm

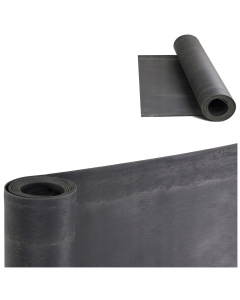

• Fester Gummi PGB02 mit geschlossenen Zellen 2 mm (Dichte 1900 kg/m³), 100×100 cm

2. PREMIUM Set - Gesamtdicke des Systems 102 mm

• Schaum mit offenen Zellen LT20s 20 mm (Dichte 28 kg/m³), 100×100 cm
• Schaum mit halbgeschlossenen Zellen H140 20 mm (Dichte 140 kg/m³), 100×100 cm
• Schaum mit geschlossenen Zellen M19S 19 mm (Dichte 60 kg/m³), 100×100 cm
• Fester Gummi PGB02 mit geschlossenen Zellen 2 mm (Dichte 1900 kg/m³), 100×100 cm

• Bewährte Materialien
• Effektivität bei der Dämmung von Wänden
• Hochwertigste Materialien
• Komplettschalldämmung
• Wärmedämmung der Wand
• Komplexes, ergänzendes System zur Schalldämmung

Messen Sie zu Beginn der Arbeiten die Höhe und Breite der gedämmten Wand und bereiten Sie dann das vertikale CW-Profil so vor, dass es um 1,5 cm kürzer als die Wandhöhe ist. Im nächsten Schritt kleben Sie das Band T35 an 4 CW-Profilen auf der Verbindungsseite und befestigen diese mit Dübeln, die maximal 60 cm voneinander entfernt sein sollten. Montieren Sie anschließend die vertikalen UW-Stützen mit Abständen von 60 cm.

Verbinden Sie das Schaumstoffmaterial H140 20 mm mit dem Schaum M19S und schneiden Sie es in Abschnitte mit den Maßen 100 cm x 61 cm. Tragen Sie Klebstoff auf die Wand zwischen den Stützen auf und montieren Sie die vorgefertigten Platten 61×100 cm der verbundenen Matten H140 20 mm und M19S durch Ankleben.

Der nächste Schritt ist die Montage der Gipskartonplatte – wir empfehlen die akustische Version. Sie darf Boden, Decke und Wände nicht berühren, daher halten Sie einen Abstand von 12,5 mm zum Boden und zur Decke und 5 mm zu den Wänden ein.

Für die Montage der ersten Lage Gipskartonplatten verwenden Sie 3,5 mm × 25 mm Blechschrauben. Der Abstand zwischen den Schrauben darf 75 cm nicht überschreiten. Die Fugen der Gipskartonplatten werden mit Spachtelmasse verdeckt.

Legen Sie die Matte PGB02 auf den Boden und tragen Sie Sprühkleber auf, anschließend kleben Sie die gesamte Gipskartonwand mit den PGB02-Matten aus.

Montieren Sie auf die so vorbereitete Wand die zweite Lage Gipskartonplatten. Denken Sie daran, die Platten 12,5 mm vom Boden und der Decke und 5 mm von der Wand entfernt zu halten. Verwenden Sie für die Montage 3,5 mm × 45 mm Blechschrauben.

Beim Montieren der Gipskartonplatten verarbeiten Sie die Fugen mit Spachtelmasse und Verbindungsband.

Sichern Sie Boden, Decke und Wände mit gleitendem Band und füllen Sie den freien Raum zwischen Wand, Decke, Boden und Gipskartonplatte mit Spachtelmasse. Abschließend bedecken Sie die gesamte Wand mit Spachtelmasse und streichen sie in der gewünschten Farbe.

Zusätzlich empfehlen wir die Montage von Akustikpaneelen zur Beseitigung von Echo und Nachhall.

Aufbau mit Gesamtdicke 69,5 mm (Dicke angegeben inklusive Rahmen und Gipskartonplatten) besteht aus halboffenem Schaum H140 mit einer Dichte von 140 kg/m³, geschlossenem Schaum M19S mit einer Dichte von 60 kg/m³ und selbstklebender Schicht sowie technischem festem Gummi mit einer Dicke von 2 mm und einer Dichte von bis zu 1900 kg/m³.

Das BASIC-Set kann angepasst werden, um das beschriebene Modell mit einer Gesamtdicke der Wand von 82 mm zu erreichen, indem doppelte Gipskartonplatten anstelle einer mit festem Gummi PGB02 dazwischen verwendet werden.

Dieses Set bietet eine Gesamtdicke der Installation von 102 mm (einschließlich Profile und Gipskarton) und ist noch wirksamer als das BASIC-Set. Das Premium-Set enthält den Schaum LT20 mit offenen Zellen, der auf die gesamte Wandfläche aufgetragen wird, dann durch einen 5 mm Abstandrahmen mit einer Breite von 50 mm getrennt ist und Materialien ähnlich dem BASIC-System verwendet.

Abhängig vom Geräuschtyp und den Kundenanforderungen können Sie den Rahmen auf ein dickeres CW75 oder CW100 ändern und stärkere Materialien oder Akustikwolle (geringere Wirksamkeit) verwenden.

• Schalldämmende Wände in Häusern und Wohnungen
• Schalldämmende Wände in Geschäftsräumen
• Schalldämmung von Büroräumen
• Schalldämmung von Prüfständen, Musikstudios, Hörsälen und ähnlichem
