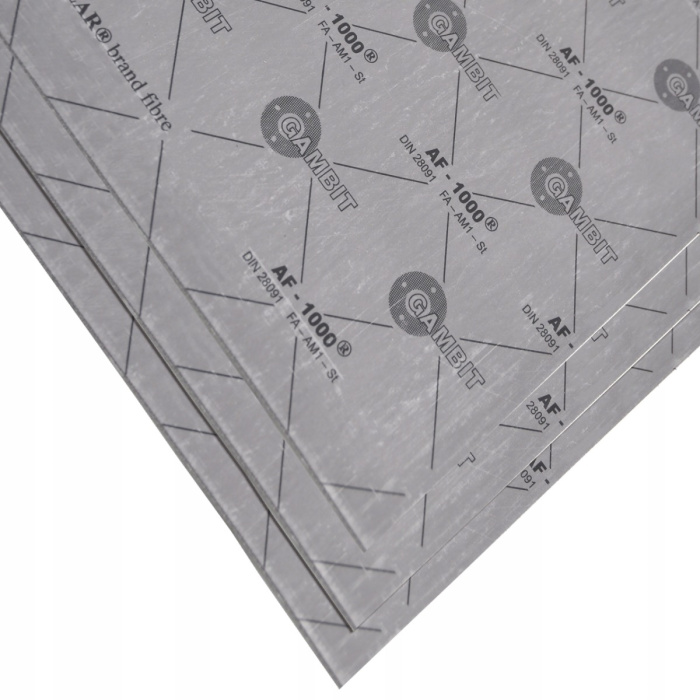

Dichtungsplatte GAMBIT AF-1000 – aramidfaserverstärkte Hochtemperatur-Dichtungsplatte mit Stahlnetz

Die Dichtungsplatte GAMBIT AF-1000 ist ein Premium-Dichtungsmaterial für anspruchsvollste Hochtemperatur- und Hochdruck-Industrieanwendungen. Sie besteht aus Aramidfasern KEVLAR®, Mineralfasern und Füllstoffen, verbunden mit einem NBR-Kautschuk-Bindemittel, wobei die gesamte Konstruktion durch ein verzinktes Stahlnetzverstärkt ist. Diese Verstärkung erhöht deutlich die mechanische Festigkeit, die Reißfestigkeit und die Maßstabilität unter extremen Betriebsbedingungen.

Warum ein Stahlnetz?

Das verzinkte Stahlnetz im Inneren der Platte dient als Bewehrung – ähnlich wie Stahl im Beton. Es verhindert das Ausblasen der Dichtung bei plötzlichen Druckstößen, erhöht die Kriechfestigkeit bei hohen Temperaturen und stellt sicher, dass die Dichtung auch bei hohen Strömungsgeschwindigkeiten an ihrem Platz bleibt. Die Bezeichnung nach DIN 28091-2 lautet FA-AM1-ST, wobei die Endung „ST“ genau die Stahlverstärkung kennzeichnet.

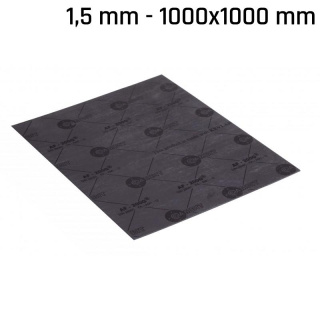

Vergleich mit AF-200 und AF-OIL

Empfohlenes Einsatzgebiet

• Hochtemperatur-Flanschverbindungen mit starken Druckstößen
• Anwendungen mit hohen Medienströmungsgeschwindigkeiten
• Wasser und Wasserdampf (bis 250 °C Dauerbetrieb)
• Diesel, Benzin und Kraftstoffe
• Öle und Schmierstoffe
• Energieerzeugung – Hochdruckdampf
• Automotive – Motor- und Abgasanwendungen
• Öl- und petrochemische Industrie

⚠️ Wichtige Einschränkungen

• Nicht empfohlen für Säuren und Laugen (Alkalien)
• Bei Dampfanwendungen müssen die richtigen Montageschellen verwendet werden – technische Dokumentation beachten

Medien – Beständigkeit

Technische Daten

Vorteile der Dichtungsplatte GAMBIT AF-1000

• Höchster maximaler Druck der Serie – bis zu 12 MPa
• Höchste Betriebstemperatur der Serie – 350 °C Dauerbetrieb, 420 °C kurzfristig
• Verzinktes Stahlnetz – Beständigkeit gegen Ausblasen und Kriechen
• Aramidfasern KEVLAR® – mechanische Festigkeit und Maßstabilität
• Geeignet für Automotive- und Industrieanwendungen mit Stoßbelastung
• Leichte Bearbeitung – Schneiden, Ausstanzen, CNC-Fräsen

Verarbeitung und Montage

Die Platte lässt sich leicht mit gängigen Werkzeugen bearbeiten – Schere, Messer, Stanze oder CNC-Fräse. Für ein optimales Ergebnis:

• Flanschflächen müssen sauber, trocken und frei von Verschmutzungen sein
• Die Dichtung zentriert zu den Flanschbohrungen einsetzen
• Schrauben kreuzweise in mehreren Schritten gleichmäßig anziehen
• Bei Dampfanwendungen die richtigen Montageschellen gemäß technischer Dokumentation verwenden

Häufig gestellte Fragen

Wodurch unterscheidet sich AF-1000 von AF-OIL? AF-1000 ist leistungsstärker – höherer Druck (12 MPa vs. 10 MPa), höhere Temperatur (350 °C vs. 300 °C) und Stahlnetz als Verstärkung für extreme Bedingungen. AF-OIL ist hingegen geeignet für saure und alkalische Medien, für die AF-1000 nicht empfohlen wird.

Warum ist AF-1000 für Säuren nicht geeignet? Das Stahlnetz kann in saurer Umgebung korrodieren. Für Säuren und Laugen empfehlen wir spezielle Dichtungsplatten ohne Metallverstärkung.

Wie schneidet man die Dichtung maßgenau zu? Die Platte kann mit normalen Werkzeugen zugeschnitten werden. Für komplexe Formen empfehlen wir einen Wasserstrahl (Waterjet).
